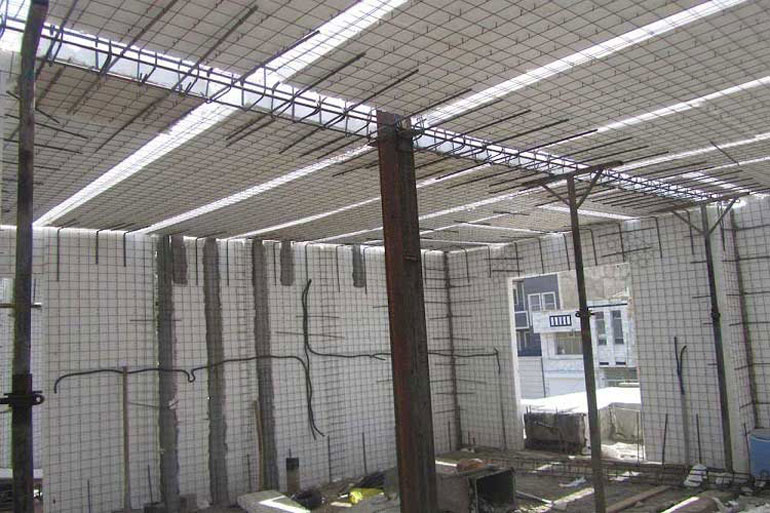

تری دی پنل چیست و چه کاربردی دارد؟ + مزایا و معایب
تری دی پنل چیست و چه کاربردی دارد؟ + مزایا و معایب
در دنیای ساخت‌وساز مدرن، سرعت، صرفه‌جویی در هزینه و استحکام از مهم‌ترین فاکتورهایی هستند که مهندسان و سازندگان به آن توجه دارند. ظهور مصالح جدید مثل تری‌دی پنل (۳D Panel) یکی از پاسخ‌های تکنولوژیکی به نیازهای صنعت ساختمان‌سازی امروز است. این سیستم ساختمانی که در واقع نوعی دیوار یا پانل پیش‌ساخته محسوب می‌شود، طی سال‌های اخیر در پروژه‌های بزرگ و کوچک جایگزین مناسبی برای دیوارهای سنتی آجری یا بلوکی بوده و با توجه به ویژگی‌های فنی و اقتصادی‌اش، روزبه‌روز محبوب‌تر می‌شود.
تری دی پنل چیست؟
تری‌دی پنل یا پانل سه‌بعدی مجموعه‌ای از صفحات پیش‌ساخته است که از یک هسته عایق (معمولاً پلی‌استایرن منبسط‌شده یا EPS) در مرکز و دو شبکه فولادی در دو طرف تشکیل شده است. این شبکه‌ها از میلگردهای نازک (Wire Mesh) ساخته شده و با استفاده از مفتول‌های فولادی به وسیله جوش نقطه‌ای به هم متصل می‌شوند و در نهایت، یک ساختار سه‌بعدی را ایجاد می‌کنند.
پس از نصب در محل پروژه، روی هر دو طرف پنل با ترکیبی از ملات سیمان یا بتن پاششی (Shotcrete) پوشیده می‌شود، که موجب افزایش مقاومت فشاری و خمشی آن می‌گردد. نتیجه‌ی نهایی، دیواری سبک، مستحکم و با عایق حرارتی و صوتی بالا است.
اجزای تشکیل‌دهنده تری دی پنل
-
هسته مرکزی (عایق)
همان‌طور که گفته شد، قلب اصلی تری‌دی پنل از عایق پلی‌استایرن (EPS) تشکیل می‌شود. گاهی نیز به جای آن از پلی‌یورتان یا XPS استفاده می‌شود که خواص حرارتی بهتری دارند.
-
شبکه‌های فولادی (Mesh)
دو شبکه فلزی در دو طرف فوم قرار می‌گیرند. قطر مفتول‌ها معمولاً بین ۳ تا ۴ میلی‌متر است و فاصله آن‌ها از یکدیگر بر اساس طراحی بین ۵ تا ۱۰ سانتی‌متر تغییر می‌کند.
-
اتصالات فولادی (Wire Truss)
این مفتول‌های مورب وظیفه اتصال دو شبکه فولادی را به هم دارند و موجب ایجاد یک ساختار سه‌بعدی پایدار می‌شوند که نام پانل نیز از همین ویژگی گرفته شده است.
-
پوشش نهایی بتنی یا گچی
پس از نصب پنل‌ها در محل، سطح دیوارها با بتن پاششی یا گچ مخصوص پوشانده می‌شود تا مقاومت نهایی و سطحی صاف برای رنگ یا پوشش نهایی حاصل شود.
کاربردهای تری دی پنل در صنعت ساختمان
-
دیواره‌های باربر و غیر باربر
تری‌دی پنل‌ها را می‌توان به عنوان دیوار باربر (Structural Wall) یا غیر باربر (Partition Wall) به کار برد. در دیوارهای باربر، ضخامت بتن پاششی و نوع شبکه فولادی تقویت می‌شود تا تحمل وزن سازه را داشته باشد.
-
سقف و کف سازه‌ها
پانل‌های مخصوص سقف که نسبتاً ضخیم‌تر هستند، می‌توانند جایگزینی برای تیرچه و بلوک در سقف‌های معمولی باشند.
-
دیوارهای جداکننده داخلی
به علت وزن کم و سهولت نصب، برای جداسازی فضاهای داخلی ساختمان بسیار پرکاربرد هستند.
-
ساخت ویلاهای پیش‌ساخته و پروژه‌های سریع‌الاجرا
بسیاری از پروژه‌های ویلایی یا ساختمان‌های کم‌طبقه در مناطق زلزله‌خیز از تری‌دی پنل به عنوان مصالح اصلی استفاده می‌کنند تا ضمن سبک‌سازی، سرعت ساخت نیز بالا رود.
-
ساختمان‌های ضد زلزله و مقاوم در شرایط خاص
به سبب رفتار یکپارچه و سبک بودن سازه، در مناطق با ریسک لرزه‌ای بالا انتخابی ایده‌آل محسوب می‌شود.
مزایای تری دی پنل
-
سبک بودن سازه
وزن مخصوص تری‌دی پنل‌ها بسیار کمتر از دیوارهای سنتی است. این ویژگی موجب کاهش نیروی زلزله و سبک‌سازی کلی ساختمان می‌شود، در نتیجه طراحی سازه اقتصادی‌تر خواهد بود.
-
عایق حرارتی و صوتی بالا
وجود لایه عایق پلی‌استایرن در وسط پنل، تبادل گرما و صدا را تا حد زیادی کاهش می‌دهد. بدین ترتیب، مصرف انرژی در ساختمان کمتر شده و آسایش حرارتی و صوتی ساکنین بالا می‌رود.
-
سرعت اجرای بالا
از آنجا که این پنل‌ها پیش‌ساخته هستند و نیاز به زیرسازی پیچیده ندارند، زمان اجرای ساختمان به شکل چشمگیری کمتر می‌شود. در برخی پروژه‌ها تا ۵۰ درصد کاهش زمان را در مقایسه با روش سنتی مشاهده کرده‌اند.
-
مقاومت بالا در برابر زلزله
اتصال سه‌بعدی شبکه‌های فولادی با بتن پاششی باعث می‌شود دیوار و سقف مانند یک صفحه یکپارچه عمل کند و در برابر نیروهای افقی ناشی از زلزله عملکرد مطلوبی داشته باشد.
-
صرفه‌جویی در هزینه‌ها
اگرچه ممکن است قیمت اولیه پنل کمی بیشتر از مصالح سنتی باشد، اما به دلیل کاهش هزینه حمل، سرعت اجرا، نیاز کمتر به نیرو و صرفه‌جویی انرژی، در مجموع هزینه نهایی کمتر خواهد بود.
-
قابلیت شکل‌پذیری بالا
تری‌دی پنل‌ها را می‌توان به‌راحتی در محل کار برید، خم کرد یا به فرم‌های مختلف درآورد؛ بنابراین طراحی‌های معماری خاص به کمک این سیستم به آسانی اجرا می‌شوند.
-
عمر مفید طولانی و دوام در برابر رطوبت
با اجرای صحیح لایه بتنی و عایق‌بندی مناسب، این سیستم در برابر شرایط محیطی مانند رطوبت و خوردگی مقاومت بالایی از خود نشان می‌دهد.
معایب تری دی پنل
-
نیاز به نیروی متخصص برای اجرا
هرچند نصب پنل‌ها سریع است، اما اجرای بتن پاششی (Shotcrete) و رعایت جزئیات اتصالات نیازمند گروه آموزش‌دیده و مجرب است. در غیر این صورت، کیفیت کار کاهش می‌یابد.
-
محدودیت در عبور تأسیسات
به دلیل وجود هسته عایق و شبکه فولادی، عبور لوله‌ها و کابل‌های تأسیساتی از درون پانل سخت‌تر از دیوار آجری است و باید از ابتدا در طراحی لحاظ شود.
-
هزینه اولیه نسبتاً بالا
قیمت خود پنل‌ها در مقایسه با آجر یا بلوک ممکن است کمی بیشتر باشد، اگرچه در ادامه پروژه جبران می‌شود.
-
نیاز به دقت در پوشش نهایی
سطح بتن پاششی باید با مهارت و ضخامت یکنواخت اجرا شود. هرگونه بی‌دقتی می‌تواند در درازمدت باعث ترک یا پوسته‌شدن سطح شود.
-
عدم سازگاری با برخی روش‌های سنتی ساخت
در پروژه‌هایی که ساختار کلی هنوز سنتی است، ترکیب تری‌دی پنل با سایر روش‌ها ممکن است نیاز به جزئیات طراحی دقیق و گره‌های خاص داشته باشد.
تری دی پنل از دید فنی و زیست‌محیطی
در شرایطی که توجه جهانی به ساختمان‌های سبز افزایش یافته است، تری‌دی پنل‌ها گزینه‌ای سازگار با محیط‌زیست محسوب می‌شوند. زیرا:
- مصرف مصالح سنتی مثل سیمان و آجر را کاهش می‌دهند.
- باعث صرفه‌جویی در مصرف انرژی در دوران بهره‌برداری می‌شوند.
- قابلیت بازیافت جزئی دارند.
همچنین وزن کم این سیستم به کاهش مصرف فولاد و بتن در اسکلت ساختمان می‌انجامد و ردپای کربنی پروژه را پایین می‌آورد.
